液体硫磺流量计*硫磺流量计*恒瑞达仪表 结构|工作原理|技术选型
1、液体硫磺流量计结构：

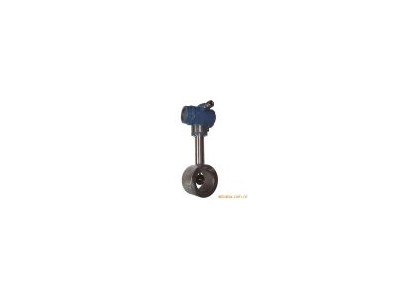

HRD型智能靶式流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的的电容力传感器是产品能否计量准确的关键。
2、液体硫磺流量计工作原理：
当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比。
阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出。
由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。
| 被测介质 | 液体；气体；蒸汽 | |||||
| 公称直径 | 法兰式15～500mm | 夹装式15～500mm | 插入式65～3000mm | |||
| 公称压力 | 0．6～42MPa | 0.6～42MPa | 0.6～42MPa | |||
| 介质温度 | -200℃～+500℃或更高温度 | |||||
| 精确度 | ±0.2% | ±0.5% | ±1.0% | ±1.5% | ||
| 范围度 | 1：3（液体） | 1：8（液体、气体） | 1：15（液体、气体） | 1：12（蒸汽） | ||
| 补偿形式 | 温度补偿；压力补偿 | |||||
| 重复性 | 0.05%～0.08% | |||||
| 供电电源 | 机内自备锂电池（3.6V）；外供电源24VDC | |||||
| 输出形式 | 现场显示；4～20mA二线制；脉冲0～5V；RS485/RS232；GPRS无线远传 | |||||
| 测量管材料 | 碳钢；不锈钢；亦可按用户要求协商提供 | |||||
| 防爆标志 | 本安型（ExiaIICT4）； 隔爆型（ExdIICT4） | |||||
| 防护等级 | IP65；IP67 | |||||
| 法兰规格 | 流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工 | |||||
【生产能力】设计生产能力每年一万套以上
【售后承诺】产品从出厂之日起18个月三包，出现非人为损坏质量问题，本公司负责包修、包换、包退，三包期外提供有偿终身维修服务。
